サンデン

Our company performs only sale in Japan.

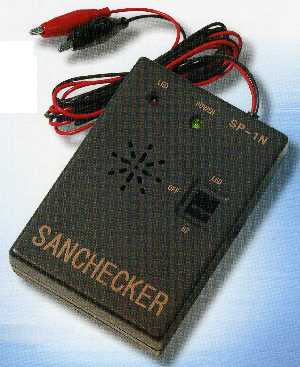

サンチェッカー SP-1N
SANCHECKER



用途

・制御機器の接点チェック
・制御盤、配電盤の結線チェック
・各種コイルの断線チェック
・トランジスター、ダイオードの不良チェック
・半導体の方向チェック

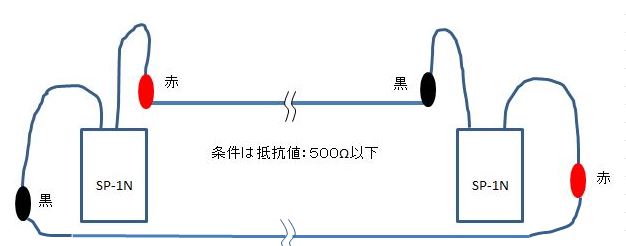

2台を利用して、長距離線(多芯ケーブル)の導通チェック
※長さが3000mでも可能です。

  下記のように結線して判断します。(両方とも音とLEDで判断できます)
  チェックの条件は電線の抵抗値が500Ω以下に限ります。
・その他の導通チェック

特長

・周囲の環境により、音でも光でも自由に使い分けができます。
・抵抗値により、音質が変わります。(SP-1NAのみ)
・純測定抵抗は音・光とも500Ωまで。
・小型、軽量で携帯に便利です。



測定抵抗値   500Ω迄可

仕様・特性 SP-1N SP-1NA(アナログタイプ)
電池 単4×2コ 3V
消費電流 12mA/0Ω時 12mA/0Ω時、
スピーカ約100mA
測定電流 2〜3mA/0Ω時
寸法 87×62×22m/m
重量 62g 82g
音質 0Ω4kHz 0Ω600Hz〜500Ω400Hz
※抵抗値の変化で音質が変わる
光(率) 0Ω(1)・500Ω(0)
電池寿命 連続 約100h 連続LED約100h、
スピーカ約24h

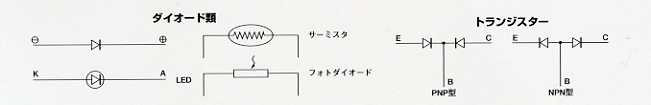

半導体チェックについて

赤いリード線(プラス側)、黒いリード線(マイナス側)にそれぞれ接続されています
下記の半導体構造参照の上、チェック用にご利用下さい。

注)1.@A.C及びD.Cの印加されている回路には使用できません。
         A長期間使用しないときは、内部の電池を抜いてください。
         Bトランジスタのチェックに於いてコレクタ損失の最大定格が15mW以下では使用できません。
