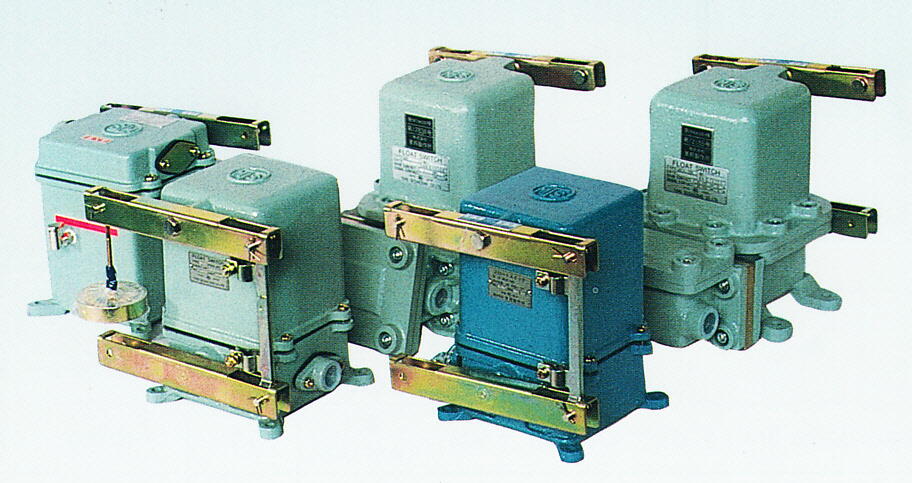

| 耐圧防爆形フロートスイッチ フロートスイッチ類 |
 |
東邦製作所
Our company performs only sale in Japan.
図面（最下欄にあります）
| 耐圧防爆形フロートスイッチ フロートスイッチ類 |
|
|
|
製品の概要（汎用品） |
|
| 型式 | 備考（製品図面は最下段にてダウンロードしてください） |
| ＡＦ−７００形 | 本品は一般給排水槽用のポンプ運転又は停止用として最も数多く採用されている製品で、任意の設定液面に対して接点動作はレバー軸荷重600〜700gで調整されています。 屋外取付も可能な防滴形鋳鉄製の筐体内に金属接点を収納しています。 又、本器は設置場所の周囲雰囲気が腐蝕性ガスがあったり又は重油サービスタンク等への設置する場合に接点部へ油を入れて保護できる油入可能な製品です。 注入する油は電気絶縁油（ＪＩＳ１種２号）で現場取付後注油栓口より注入していただき、油量はケース赤線まで約770mLです。 |
| ＡＦ−１０７−１形 | 本製品は接点機構にマイクロスイッチを用いて高液面と低液面の両液面警報用として製作され、平常時に於いてマイクロスイッチはＯＦＦとなって異常事態（増水、渇水）にマイクロスイッチがＯＮとなり、ランプ表示又はブザー警報回路に使われています。尚接点はＯＮ−ＯＦＦ−ＯＮの速断機構です。 |
| ＡＦＡ−１００形 | 本品はＡＦ−７００形と同一接点機構の他に、設定液面の異常事態警報用の接点機構を内蔵し、液面制御及び警報を１台で兼ねた製品です。任意設定液面にて主接点がＯＮ又はＯＦＦ動作しているにもかかわらず、液面変化が更に30〜50mmあった場合に警報用接点が動作する機能を有しております。 |
|
製品の概要（防爆品） |
|
|
爆発性雰囲気の中の危険な場所には労働省産業安全研究所及びＪＩＳ規格にて安全に使用できる防爆構造である製品を取り扱うように義務付けられています。危険場所の種類、防爆構造の種類と記号、ガスの危険性（爆発等級、発火度など）は防爆指針資料等から選定されご注文の際にはご指示いただきますようお願いいたします。 |
|
| 型式 | 備考（製品図面は最下段にてダウンロードしてください） |
|
ｄＡＦ−１０７−１形 ｄＡＦ−１００形 |
液面に浮かべた浮子が液面変動に追従する動作を捕え筐体ないに内蔵された接点をＯＮ−ＯＦＦ動作させ、給排水槽に於ける制御及び警報用として広く用いられたいます。 |
| ｄＡＦＡ−１００−Ｓ形 | 給水又は排水用の制御接点及び高低両液面用警報接点が内蔵されています。高低両液面用警報接点は給水又は排水の制御接点投入後水位変化が30〜50mmで動作します。 |
フロートスイッチの図面（確認用）はこの下にてご参照ください。
生産中止の場合がありますので、設計等に御使用の場合は再確認してください。
|
下記製品型式をクリックしてください。↓↓ |
|
| ※下記資料はＰＤＦファイルとなります。 | |
| 名称 | 型 式↓↓ |
| 耐圧防爆型 フロートスイッチ | ｄＡＦ−１００ |
| 耐圧防爆型 フロートスイッチ | ｄＡＦ−１０７−１ |
| 耐圧防爆型 フロートスイッチ | ｄＡＦＡ−１００Ｓ |
| 耐圧防爆型 フロートスイッチ | ｄＡＦＡ−１００Ｙ |
| 汎用品 フロートスイッチ | ＡＦ−７００ |
| 汎用品 フロートスイッチ | ＡＦ−１０７−１ |
| 汎用品 フロートスイッチ | ＡＦＡ−１００ |
| 汎用品 フロートスイッチ | ＡＦＡ−１００Ｙ |
この他にも多種取り扱っております。
