強制換気用 換気扇
※自然換気用は後半に掲載しています。
|
![](shougazou/sko.jpg)
S型

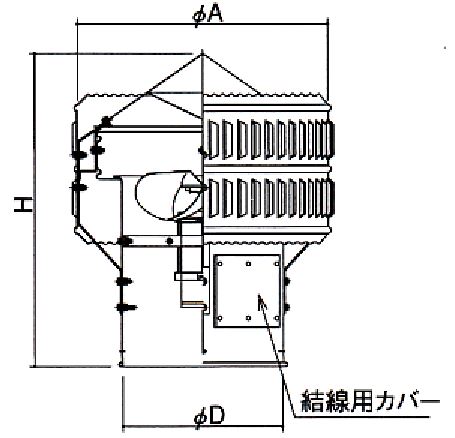

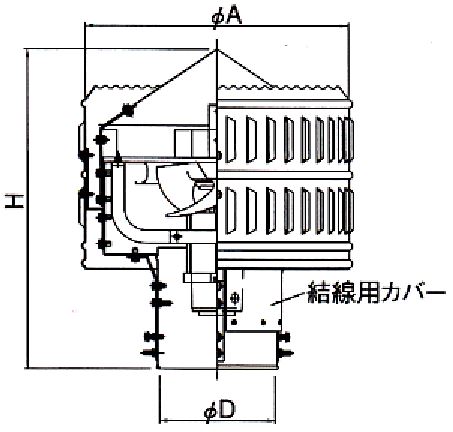

![s1](katarogu/s1.JPG)
![](shougazou/ms.jpg)

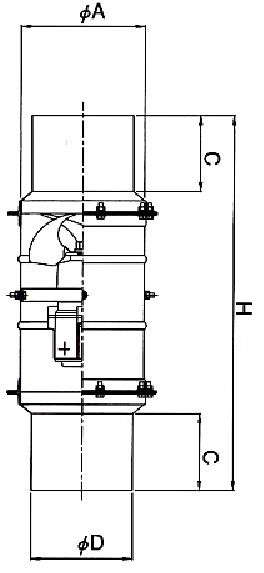

MS型
![ms](katarogu/ms.JPG)
MSL型はガルバリウム製のみとなります。
![](shougazou/svko.jpg)

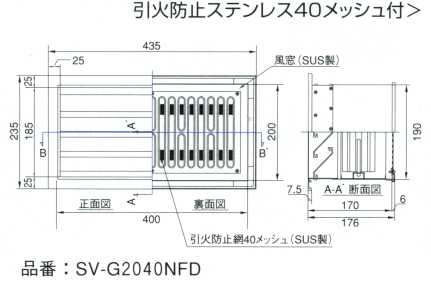

給気ガラリ
防火ダンパー付
引火防止ステンレス40メッシュ付
|
タイプ:S/MS 耐圧防爆型換気扇
(耐圧防爆型屋上換気扇)
(耐圧防爆型ルーフファン)
カタログ資料はここでダウンロードできます。
d2G4適合
・S型は爆発性ガスの発生する工場及び爆発物を貯蔵する倉庫などの強制換気に適しています。
使用時の周囲空気条件
温度:-30℃〜+50℃
湿度:90%以下
<S型>外形寸法表(ガルバリウム鋼板製を標準仕様)
単位:mm
型式 |
本体部分 |
袴部 |
φD |
φA |
H |
概算重量 kg |
φD |
La×Lb |
M |
S-200SP |
220 |
500 |
610 |
20 |
210 |
330×330 |
210 |
S-250SP |
220 |
500 |
610 |
20 |
210 |
330×330 |
210 |
S-250S |
305 |
20 |
290 |
420×420 |
S-250SPW |
220 |
568 |
646 |
22 |
210 |
330×330 |
210 |
S-250SW |
310 |
22 |
290 |
420×420 |
S-300S |
365 |
640 |
685 |
30 |
350 |
500×500 |
210 |
S-300T |
S-400T |
460 |
784 |
838 |
46 |
440 |
650×650 |
210 |
S-500T |
560 |
927 |
956 |
59 |
540 |
700×700 |
210 |
S-600T |
660 |
1056 |
1098 |
100 |
640 |
900×900 |
210 |
S-750T |
810 |
1150 |
1181 |
135 |
- |
- |
- |
<S型>特性表(風量、騒音値はフリーエアー)
型式 |
羽根径
(φmm) |
電圧 |
公称出力
(w) |
極数
(P) |
風量(m3/h) |
騒音(dB) |
ブレーカー選定電流
参考値(A) |
50Hz |
60Hz |
50Hz |
60Hz |
50Hz |
60Hz |
S-200SP |
200 |
単相 100V |
15 |
4 |
560 |
660 |
34 |
37 |
0.71 |
0.68 |
S-250SP |
250 |
単相 100V |
25 |
4 |
715 |
800 |
37 |
40 |
1.00 |
1.20 |
S-250S |
900 |
1010 |
S-250SPW |
250 |
単相 100V |
25 |
4 |
715 |
800 |
37 |
40 |
1.00 |
1.20 |
S-250SW |
900 |
1010 |
S-300S |
300 |
単相 100V |
50 |
4 |
1430 |
1640 |
39 |
42 |
1.50 |
1.70 |
S-300T |
三相 200V |
1460 |
1650 |
0.54 |
0.68 |
S-400T |
400 |
三相 200V |
200 |
4 |
3240 |
3720 |
49 |
53 |
1.95 |
1.95 |
S-500T |
500 |
三相 200V |
200 |
6 |
4060 |
4720 |
46 |
49.5 |
1.90 |
2.16 |
S-600T |
600 |
三相 200V |
750 |
6 |
7660 |
8950 |
55 |
59.5 |
5.55 |
6.15 |
S-750T |
750 |
三相 200V |
1500 |
6 |
10500 |
12650 |
72 |
73 |
10.50 |
10.20 |
<MS型>外形寸法表(ガルバリウム鋼板製を標準仕様)
単位:mm
MS型 型式 |
φD |
φA |
C |
H |
概算重量 kg |
MSL-200S-200 |
198 |
240 |
150 |
880 |
15 |
MS-250S-200 |
198 |
305 |
150 |
771 |
15 |
MS-250S-250 |
246 |
MS-300S-300 |
296 |
368 |
140 |
771 |
20 |
MS-300T-300 |
MS-400T-400 |
396 |
450 |
145 |
850 |
30 |
MS-500T-500 |
496 |
550 |
145 |
840 |
40 |
MS-600T-600 |
596 |
650 |
145 |
930 |
70 |
<MS型>特性表(風量、騒音値はフリーエアー)
型式 |
羽根径
(φmm) |
電圧 |
公称 出力
(w) |
極数
(P) |
風量(m3/h) |
騒音(dB) |
ブレーカー選定電流
参考値(A) |
50Hz |
60Hz |
50Hz |
60Hz |
50Hz |
60Hz |
MSL-200S-200 |
200 |
単相 100V |
15 |
4 |
454 |
538 |
34 |
37 |
0.71 |
0.68 |
MS-250S-200 |
250 |
単相
100V |
25 |
4 |
386 |
430 |
37 |
40 |
0.96 |
1.22 |
MS-250S-250 |
785 |
905 |
MS-300S-300 |
300 |
単相 100V |
50 |
4 |
1000 |
1180 |
39 |
42 |
1.46 |
1.70 |
MS-300T-300 |
三相 200V |
1030 |
1200 |
0.54 |
0.68 |
MS-400T-400 |
400 |
三相 200V |
200 |
4 |
2690 |
3110 |
49 |
53 |
1.95 |
1.95 |
MS-500T-500 |
500 |
三相 200V |
200 |
6 |
3840 |
4590 |
46 |
49.5 |
1.89 |
2.16 |
MS-600T-600 |
600 |
三相 200V |
750 |
6 |
8159 |
9800 |
55 |
59.5 |
5.55 |
6.15 |
設置例と電源接続に関して(JPG画像)
静圧−風量曲線等の詳細は下記図面にてご確認下さい。
|
![](shougazou/svo.jpg)
![svgh](shougazou/svgh.jpg)

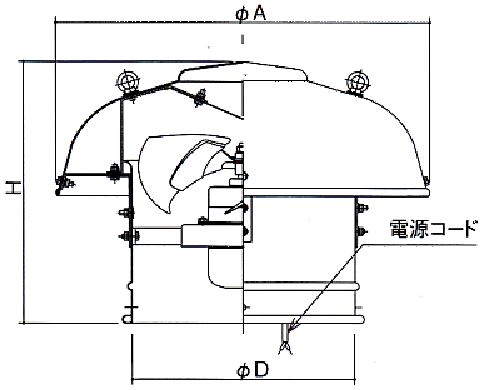

![svo](katarogu/svo.JPG)
|
タイプ:SVO
・特殊耐蝕アルミ製
・軽量で取扱簡単 取付工事が容易
・ファンを裏返しモーター逆回転で給気にも可能
・工場、倉庫、体育館に適しています。
カタログ資料はここでダウンロードできます。
使用時の周囲空気条件
温度:-30℃〜+50℃
湿度:90%以下
外形寸法表(袴はガルバリウム鋼板製を標準仕様)
単位 mm
型式 |
本体部分 |
袴部 |
φD |
φA |
H |
概算重量 kg |
φD |
La×Lb |
M |
SVO-300S |
325 |
543 |
390 |
10 |
315 |
500×500 |
210 |
SVO-300T |
SVO-400S |
425 |
716 |
500 |
15 |
415 |
600×600 |
210 |
SVO-400T |
425 |
SVO-500T |
525 |
855 |
550 |
20 |
515 |
700×700 |
210 |
SVO-600T |
625 |
1040 |
570 |
30 |
615 |
800×800 |
210 |
SVO-750T |
786 |
1325 |
750 |
70 |
775 |
1050×1050 |
280 |
SVO-750TQ |
SVO-800TQ |
840 |
1325 |
775 |
75 |
830 |
1150×1150 |
280 |
SVGH-900T |
945 |
1690 |
822 |
100 |
935 |
1260×1260 |
280 |
特性表 (風量、騒音値はフリーエアー)
型式 |
羽根径
(φmm) |
電圧 |
公称出力
(w) |
極数
(P) |
風量(m3/h) |
騒音(dB) |
ブレーカー選定電流
参考値(A) |
50Hz |
60Hz |
50Hz |
60Hz |
50Hz |
60Hz |
SVO-300S |
300 |
単相 100V |
50 |
4 |
1680 |
1980 |
41 |
44.5 |
1.38 |
1.65 |
SVO-300T |
三相 200V |
0.59 |
0.62 |
SVO-400S |
400 |
単相 100V |
100 |
6 |
3180 |
3780 |
41 |
44.5 |
3.30 |
4.35 |
SVO-400T |
三相 200V |
1.50 |
1.50 |
SVO-500T |
500 |
三相 200V |
400 |
6 |
6060 |
7140 |
48 |
51.5 |
3.83 |
3.60 |
SVO-600T |
600 |
三相 200V |
750 |
6 |
9420 |
11160 |
51.5 |
56 |
4.50 |
4.88 |
SVO-750T |
750 |
三相 200V |
1500 |
6 |
19800 |
23100 |
68 |
72 |
7.80 |
9.00 |
SVO-750TQ |
三相 200V |
750 |
8 |
13560 |
15600 |
64 |
67 |
5.28 |
5.64 |
SVO-800TQ |
800 |
三相 200V |
1100 |
8 |
15000 |
18000 |
64 |
68 |
9.00 |
9.00 |
SVGH-900T |
900 |
三相 200V |
3000 |
6 |
24600 |
28200 |
75 |
79.5 |
12.60 |
15.60 |
SVGH-900TQ |
三相 200V |
1500 |
8 |
17400 |
20100 |
70 |
75 |
10.80 |
12.00 |
必要台数概算早見表(PDFファイル)
静圧−風量曲線等の詳細は下記図面にてご確認下さい。
|
![](shougazou/svo.jpg)
![](shougazou/svotd.jpg)
![svo2](katarogu/svo2.JPG)
|

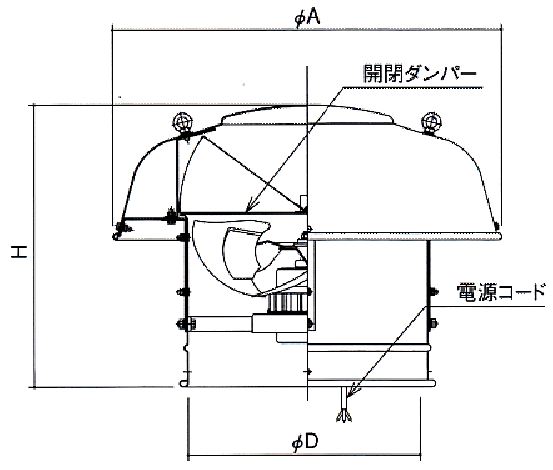

タイプ:SVO ダンパー付
【給気用】
・ダンパーはアルミ製で軽くて丈夫です。
・使用時以外は風圧ダンパーが閉まります。
【排気用】
・ダンパーの開閉は風圧式で故障の心配不要。
カタログ資料はここでダウンロードできます。
使用時の周囲空気条件
温度:-30℃〜+50℃
湿度:90%以下
外形寸法表(排気用)(単位 mm)
型式 |
φD |
φA |
H |
概算重量 kg |
SVO-300SD |
325 |
543 |
390 |
15 |
SVO-300TD |
SVO-400SD |
425 |
716 |
577 |
15 |
SVO-400TD |
517 |
SVO-500TD |
525 |
855 |
620 |
25 |
SVO-600TD |
625 |
1040 |
740 |
35 |
SVO-750TD |
786 |
1325 |
885 |
75 |
SVO-750TQD |
SVO-800TQD |
840 |
1325 |
925 |
75 |
SVGH-900TD |
945 |
1690 |
1002 |
105 |
SVGH-900TQD |
静圧−風量曲線等の詳細は下記図面にてご確認下さい。
|
![](shougazou/svkko.jpg)
![svk](katarogu/svk.JPG) |

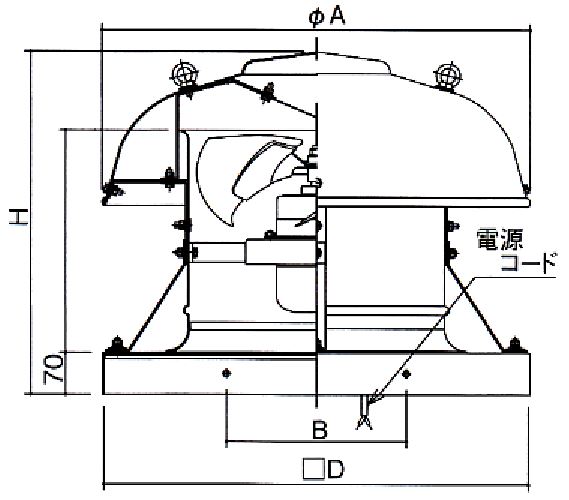

タイプ:SVK
・特殊耐蝕アルミ製
・風力学の原理に基づいて設計されていますので、風流に無理なく、多風量でしかも音が静かです。
・軽量で取扱簡単 取付工事が容易
・工場、倉庫、畜舎等あらゆる建物に適しています。
・架台方式の取付工事に最適
カタログ資料はここでダウンロードできます。
使用時の周囲空気条件
温度:-30℃〜+50℃
湿度:90%以下
<SVK型>外形寸法表(単位 mm)
型式 |
□D
(内寸) |
ΦA |
B |
H |
概算重量 kg |
SVK-300S |
570 |
543 |
300 |
460 |
15 |
SVK-300T |
SVK-400S |
710 |
716 |
300 |
570 |
20 |
SVK-400T |
495 |
SVK-500T |
840 |
855 |
400 |
660 |
25 |
SVK-600T |
950 |
1040 |
500 |
706 |
40 |
SVK-750T |
1135 |
1325 |
600 |
820 |
80 |
SVK-750TQ |
SVK-800TQ |
1200 |
1520 |
700 |
890 |
90 |
SVK-900T |
1360 |
1690 |
700 |
890 |
120 |
SVK-900TQ |
SVK-1050T |
1360 |
1850 |
800 |
1045 |
165 |
SVK-1050TEX |
1122 |
210 |
<SVK型>特性表(風量、騒音値はフリーエアー)
型式 |
羽根径
(Φmm) |
電圧 |
公称出力
(w) |
極数
(P) |
風量(m3/h) |
騒音(dB) |
ブレーカー選定電流
参考値(A) |
50Hz |
60Hz |
50Hz |
60Hz |
50Hz |
60Hz |
SVK-300S |
300 |
単相 100V |
50 |
4 |
1680 |
1980 |
41 |
44.5 |
1.38 |
1.65 |
SVK-300T |
三相 200V |
0.59 |
0.62 |
SVK-400S |
400 |
単相 100V |
100 |
6 |
3180 |
3780 |
41 |
44.5 |
3.30 |
4.35 |
SVK-400T |
三相 200V |
1.50 |
1.50 |
SVK-500T |
500 |
三相 200V |
400 |
6 |
6060 |
7140 |
48 |
51.5 |
3.83 |
3.60 |
SVK-600T |
600 |
三相 200V |
750 |
6 |
9420 |
11160 |
51.5 |
56 |
4.50 |
4.88 |
SVK-750T |
750 |
三相 200V |
1500 |
6 |
19800 |
23100 |
68 |
72 |
9.50 |
10.30 |
SVK-750TQ |
三相 200V |
750 |
8 |
13560 |
15600 |
64 |
67 |
4.60 |
5.00 |
SVK-800TQ |
800 |
三相 200V |
1100 |
8 |
15000 |
18000 |
64 |
68 |
9.00 |
9.00 |
SVK-900T |
900 |
三相 200V |
3000 |
6 |
24600 |
28200 |
75 |
79.5 |
12.60 |
15.60 |
SVK-900TQ |
三相 200V |
1500 |
8 |
17400 |
20100 |
70 |
75 |
10.80 |
12.00 |
SVK-1050T |
1050 |
三相 200V |
2200 |
8 |
34200 |
34200 |
78 |
80 |
13.50 |
12.00 |
SVK-1050TEX |
三相 200V |
10 |
27300 |
32700 |
59 |
63 |
15.60 |
18.00 |
必要台数概算早見表(PDFファイル)
静圧−風量曲線等の詳細は下記図面にてご確認下さい。
|
![](shougazou/svfko.jpg)
![svf](katarogu/svf.JPG) |

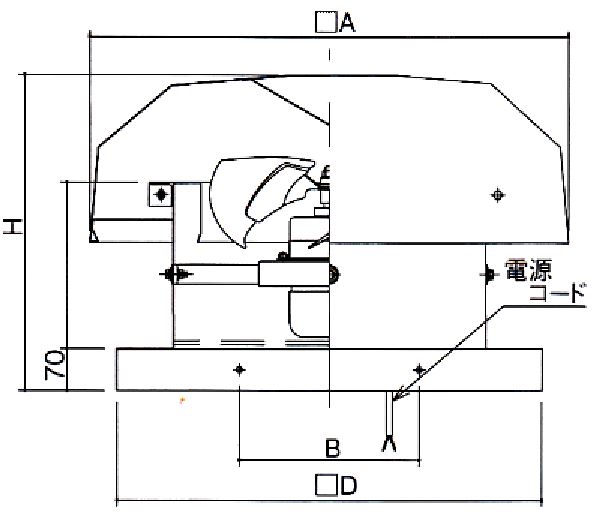

タイプ:SVF
・風力学の原理に基づいて設計されたフード及び整流板により風流に無理がなく、高性能モートルファンを使用しているため豊富な風量が得られます。
・ガルバリウム鋼板製で耐候性に優れています。
・一般工場、倉庫などあらゆる事業所に適しています。
カタログ資料はここでダウンロードできます。
・低騒音タイプもあります。
使用時の周囲空気条件
温度:-30℃〜+50℃
湿度:90%以下
<SVF型>外形寸法表(単位 mm)
型式 |
□D
(内寸) |
□A |
B |
H |
概算重量 kg |
SVF-300S |
570 |
715 |
300 |
425 |
30 |
SVF-300T |
SVF-400S |
710 |
800 |
300 |
525 |
50 |
SVF-400T |
SVF-500T |
840 |
1000 |
400 |
595 |
65 |
SVF-600T |
950 |
1110 |
500 |
635 |
95 |
SVF-750T |
1135 |
1500 |
600 |
855 |
175 |
SVF-750TQ |
SVF-800TQ |
1200 |
1600 |
700 |
880 |
190 |
SVF-900T |
1360 |
1700 |
700 |
930 |
235 |
SVF-900TQ |
SVF-1050T |
1500 |
1980 |
800 |
960 |
350 |
SVF-1050TEX |
1100 |
<SVF型>特性表(風量、騒音値はフリーエアー)
型式 |
羽根径
(Φmm) |
電圧 |
公称出力
(w) |
極数
(P) |
風量(m3/h) |
騒音(dB) |
ブレーカー選定電流
参考値(A) |
50Hz |
60Hz |
50Hz |
60Hz |
50Hz |
60Hz |
SVF-300S |
300 |
単相 100V |
50 |
4 |
1680 |
1980 |
41 |
44.5 |
1.38 |
1.65 |
SVF-300T |
三相 200V |
0.59 |
0.62 |
SVF-400S |
400 |
単相 100V |
100 |
6 |
3180 |
3780 |
41 |
44.5 |
3.30 |
4.35 |
SVF-400T |
三相 200V |
1.50 |
1.50 |
SVF-500T |
500 |
三相 200V |
400 |
6 |
6060 |
7140 |
48 |
51.5 |
3.83 |
3.60 |
SVF-600T |
600 |
三相 200V |
750 |
6 |
9420 |
11160 |
51.5 |
56 |
4.50 |
4.88 |
SVF-750T |
750 |
三相 200V |
1500 |
6 |
19800 |
23100 |
68 |
72 |
9.50 |
10.30 |
SVF-750TQ |
三相 200V |
750 |
8 |
13560 |
15600 |
64 |
67 |
5.28 |
5.64 |
SVF-800TQ |
800 |
三相 200V |
1100 |
8 |
15000 |
18000 |
64 |
68 |
9.00 |
9.00 |
SVF-900T |
900 |
三相 200V |
3000 |
6 |
24600 |
28200 |
75 |
79.5 |
12.60 |
15.60 |
SVF-900TQ |
三相 200V |
1500 |
8 |
17400 |
20100 |
70 |
75 |
10.80 |
12.00 |
SVF-1050T |
1050 |
三相 200V |
2200 |
8 |
34200 |
34200 |
76 |
78 |
13.50 |
12.00 |
SVF-1050TEX |
三相 200V |
2200 |
10 |
27300 |
32700 |
59 |
63 |
15.60 |
18.00 |
必要台数概算早見表(PDFファイル)
静圧−風量曲線等の詳細は下記図面にてご確認下さい。
|
![](shougazou/svpko.jpg)
![svp](katarogu/svp.JPG) |
タイプ:SVP 耐薬品型
・ガラス繊維強化プラスチック(F.R.P)製
・アルカリ、酸、その他腐蝕性ガスが発生する化学薬品工場、メッキ工場、治金工場に適します。
・金具及びボルトは、すべてステンレス(SUS305)を使用しています。
カタログ資料はここでダウンロードできます。
使用時の周囲空気条件
温度:-30℃〜+50℃
湿度:90%以下

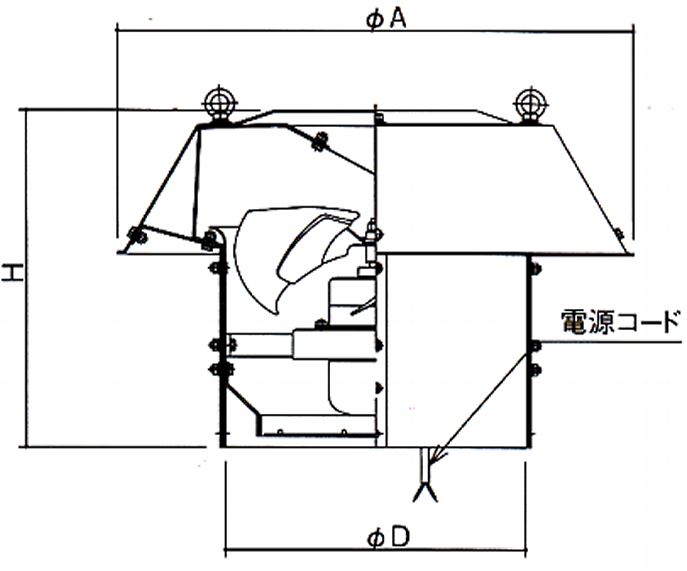

外形寸法表(袴はSUS304製を標準仕様)(単位 mm)
型式 |
本体部分 |
袴部 |
φD |
φA |
H |
概算重量 kg |
φD |
La×Lb |
M |
SVP-400S |
425 |
730 |
475 |
20 |
415 |
600×600 |
210 |
SVP-400T |
SVP-500T |
525 |
920 |
505 |
30 |
515 |
700×700 |
210 |
SVP-600T |
625 |
1100 |
560 |
40 |
615 |
800×800 |
210 |
SVP-750T |
791 |
1510 |
765 |
70 |
775 |
1050X1050 |
280 |
SVP-750TQ |
SVP-900T |
940 |
1690 |
793 |
100 |
935 |
1260X1260 |
280 |
特性表(風量、騒音値はフリーエアー)
型式 |
羽根径
(φmm) |
電圧 |
公称出力
(w) |
極数
(P) |
風量(m3/h) |
騒音(dB) |
ブレーカー選定電流
参考値(A) |
50Hz |
60Hz |
50Hz |
60Hz |
50Hz |
60Hz |
SVP-400S |
400 |
単相 100V |
100 |
6 |
3180 |
3780 |
41 |
44.5 |
3.30 |
4.35 |
SVP-400T |
三相 200V |
1.50 |
1.50 |
SVP-500T |
500 |
三相 200V |
400 |
6 |
6060 |
7140 |
48 |
51.5 |
3.38 |
3.60 |
SVP-600T |
600 |
三相 200V |
750 |
6 |
9420 |
11160 |
51.5 |
56 |
4.50 |
4.88 |
SVP-750T |
750 |
三相 200V |
1500 |
6 |
19800 |
23100 |
68 |
72 |
7.80 |
9.00 |
SVP-750TQ |
三相 200V |
750 |
8 |
13560 |
15600 |
64 |
67 |
5.28 |
5.64 |
SVP-900T |
900 |
三相 200V |
3000 |
6 |
24600 |
28200 |
75 |
79.5 |
12.60 |
15.60 |
SVP-900TQ |
三相 200V |
1500 |
8 |
17400 |
20100 |
70 |
75 |
10.80 |
12.00 |
必要台数概算早見表(PDFファイル)
静圧−風量曲線等の詳細は下記図面にてご確認下さい。
|
